3Dプリント 活用例

3Dプリントを利用した活用事例をご紹介します。

3Dプリンターでの建築模型制作事例をご紹介します。

図面から3Dプリンター用のデータを作成する

実際の図面をもとに、3Dプリンター用に1/100スケールの3DCADデータを作成します。
この時ポイントとなるのは、建築模型の柱や壁などが細くなりすぎないように「デフォルメ」して厚みを加えることです。
例えば柱は一般的に3.5寸(10.5cm角)や4寸(12cm角)の木材が使用されますが、反りや折損を起きにくくするため、今回は1.5mm角と1/100より少し大きくしています。
蛇口や階段の手すりなども同様に、最小肉厚1mmを下回らないように太らせてデータを作成します。

実際の住宅設計図面(1階)

実際の住宅設計図面 1階のイメージ

1/100スケールの3DCADデータ(1階)

1/100スケールの3DCADデータ 1階のイメージ

実際の住宅設計図面(2階)

実際の住宅設計図面 2階のイメージ

1/100スケールの3DCADデータ(2階)

1/100スケールの3DCADデータ 2階のイメージ

柱や階段の手すりなどの反りや折損を起きにくくするため、3DCADデータでは実際よりも少し厚めに幅をとって作成しています。

3Dモデルの着色と作り込み

こちらの作例では頂点カラーで着色していますが、壁紙や床材などにテクスチャーを用いて建築模型の再現度をアップさせることもできます。
(フルカラー造形はプラスチック試作・実用部品造形のみ)

着色した外観
着色した内装

家具は別パーツで造形しています。
こうすることで様々なレイアウトや家具の色などを検討することができます。
テーブルやソファーなどは複数のパターンを用意しておくことをオススメします。

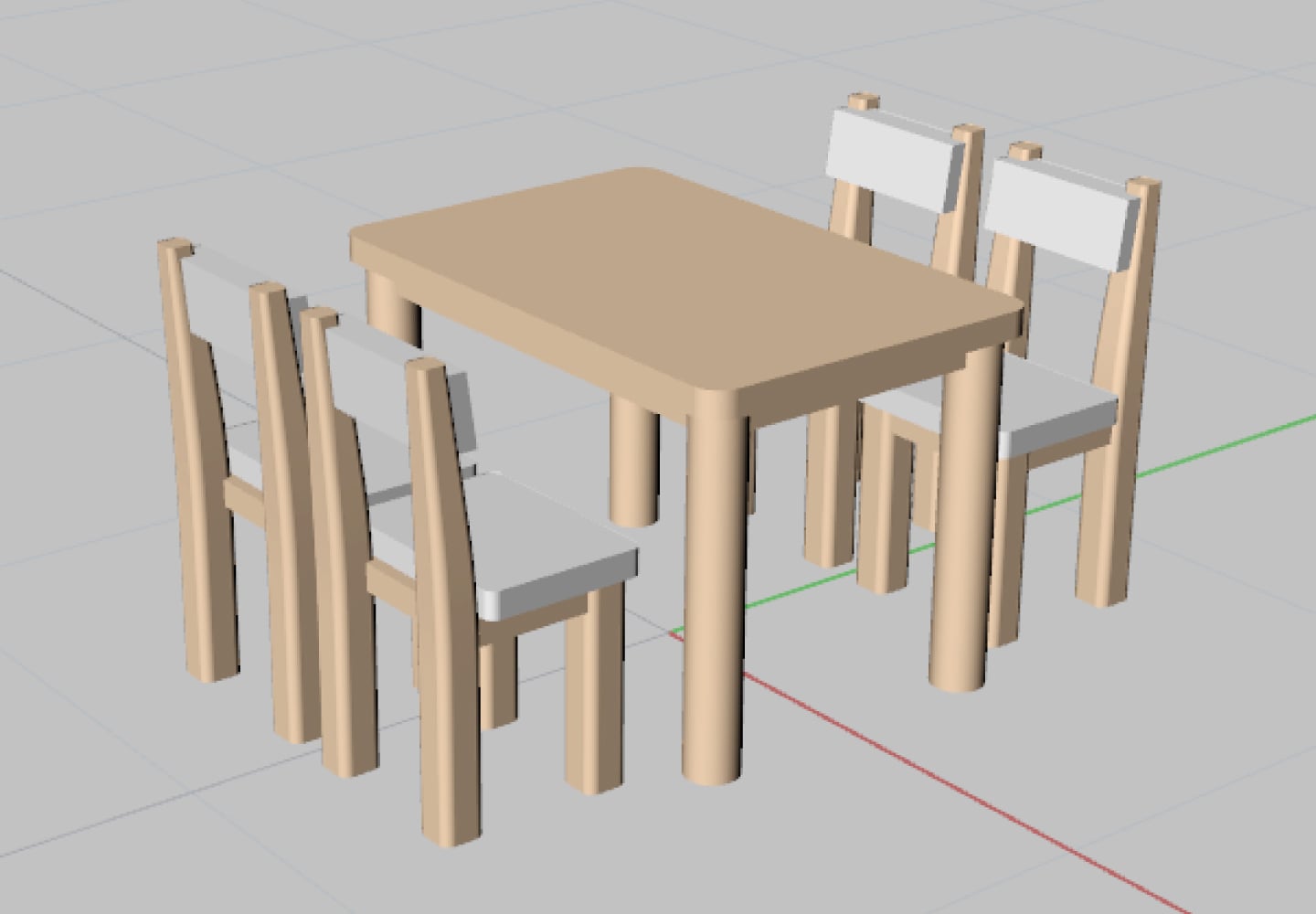

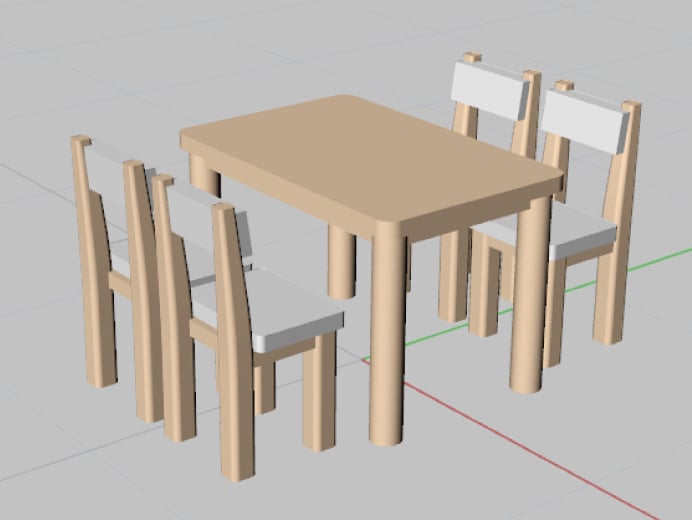

ダイニングセットの3DCADデータ

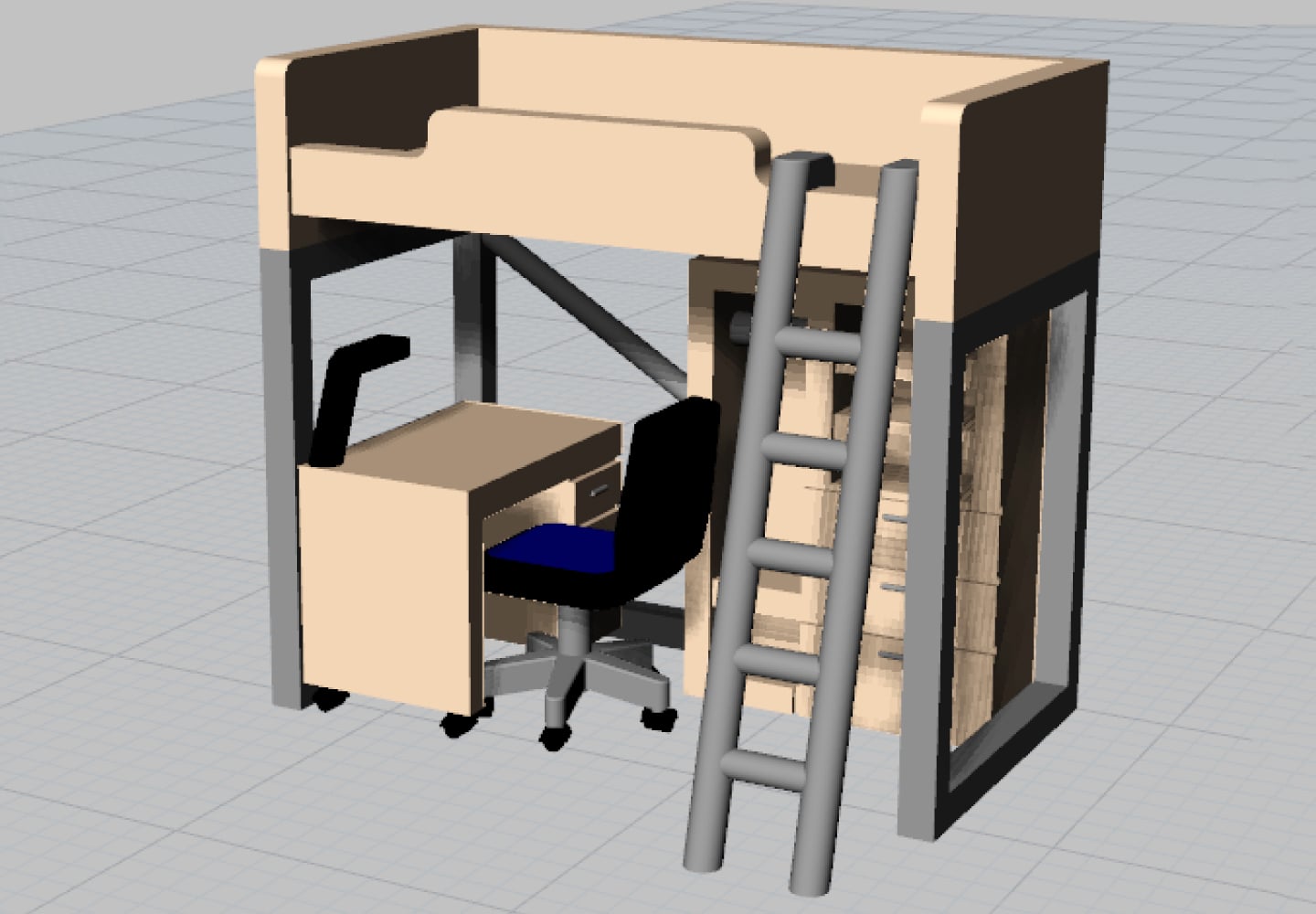

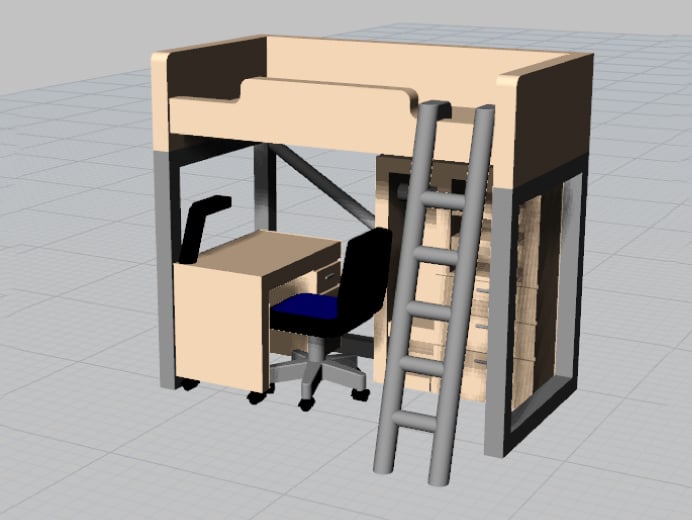

ロフトベッドの3DCADデータ

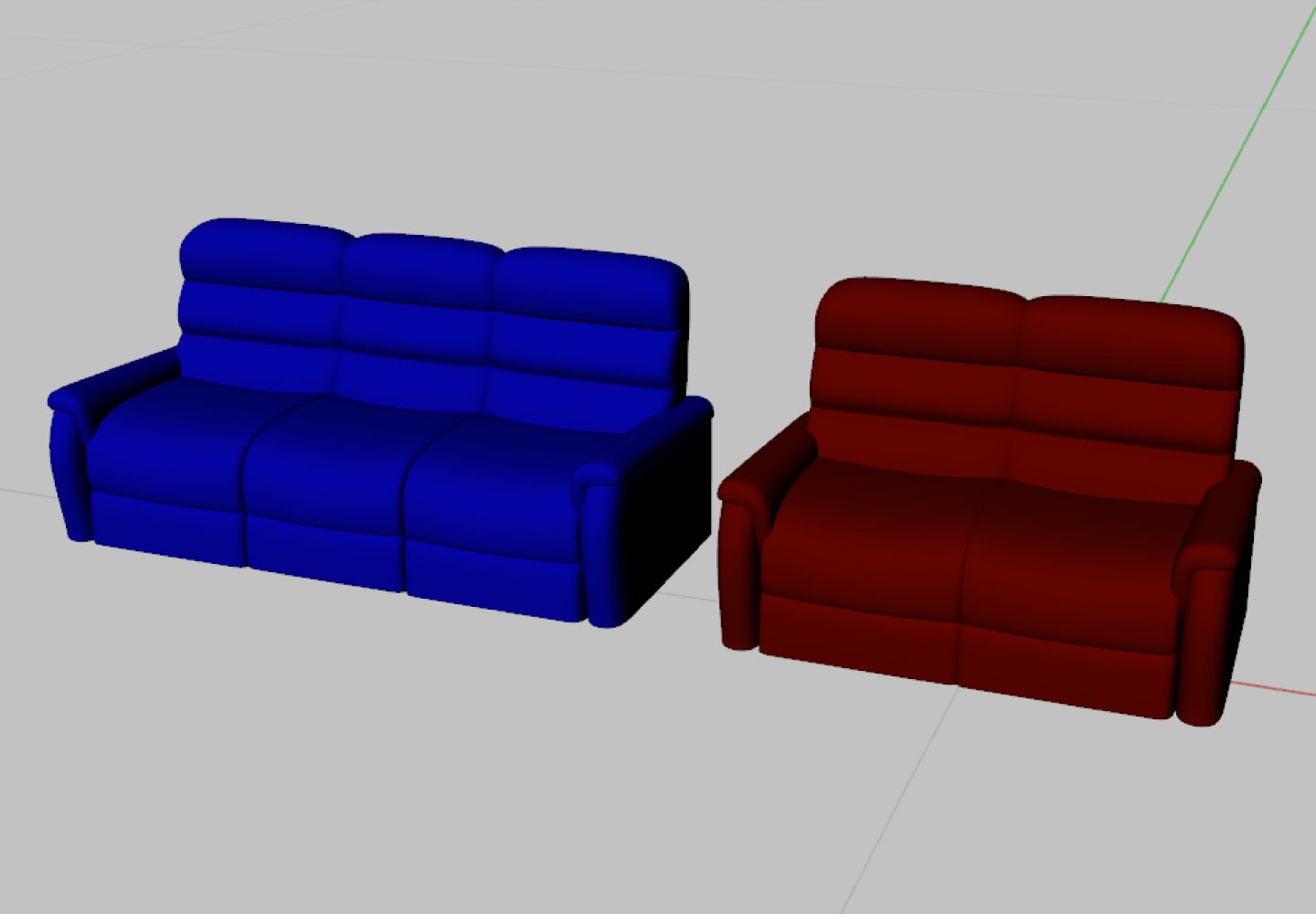

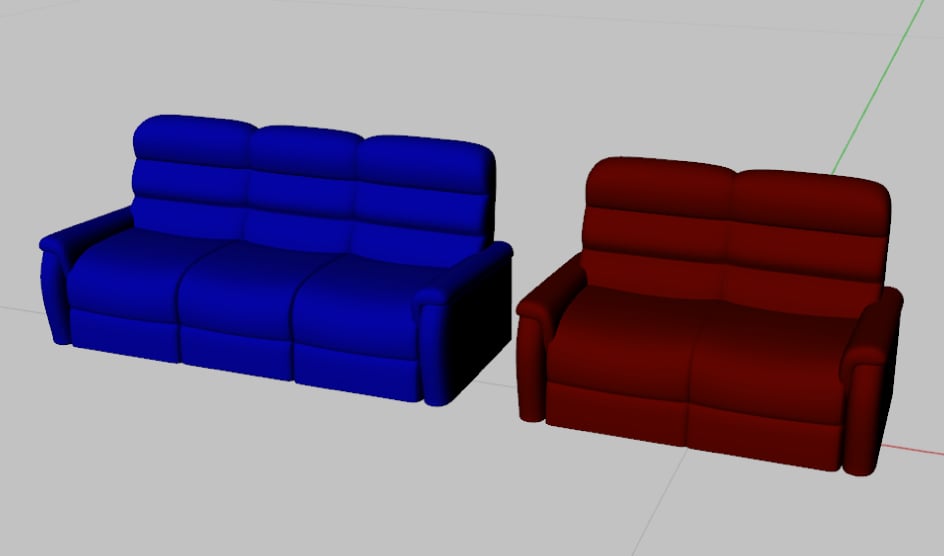

ソファーの3DCADデータ

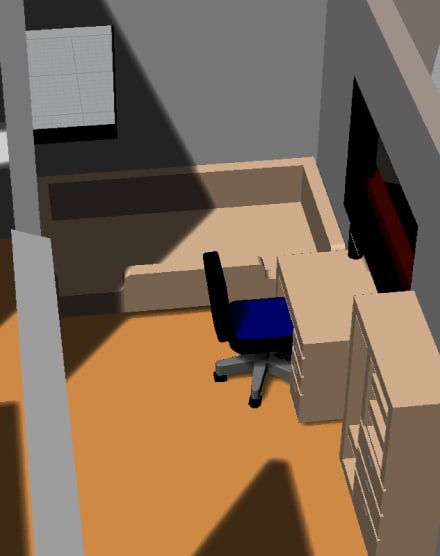

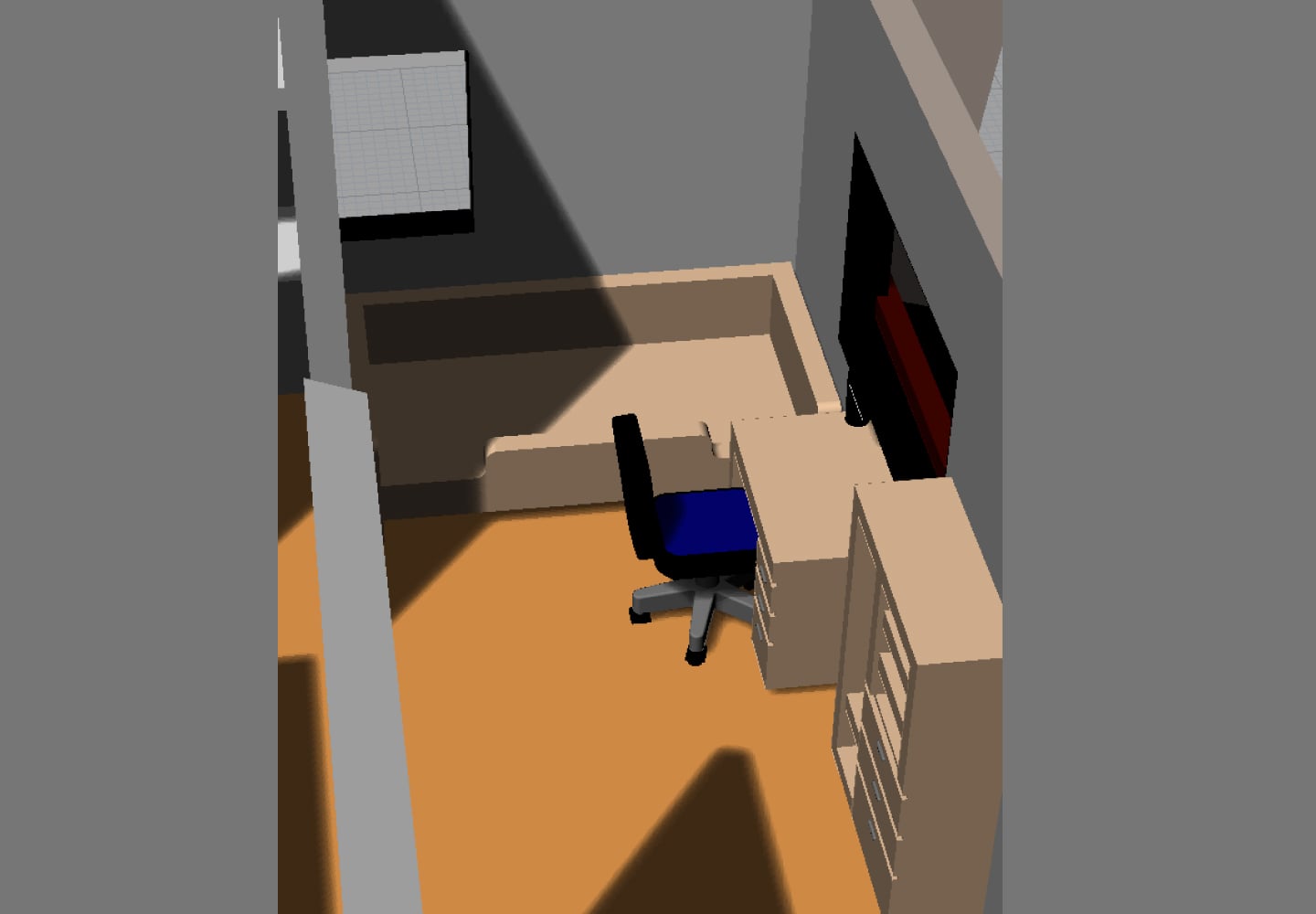

机とイスの3DCADデータ

完成した3Dモデルの例

こちらが完成した建築模型の3Dモデルです。
「プラスチック試作・実用部品造形」ではフルカラー造形が可能です。
「プラスチックモデル・フィギュア原型造形」はより細かく、滑らかな形状再現が可能となります。
3Dプリンターで作成した建築模型は住宅設計の完成イメージの共有や、間取り・家具の配置の確認、プレゼンツールとしてご活用いただけます。

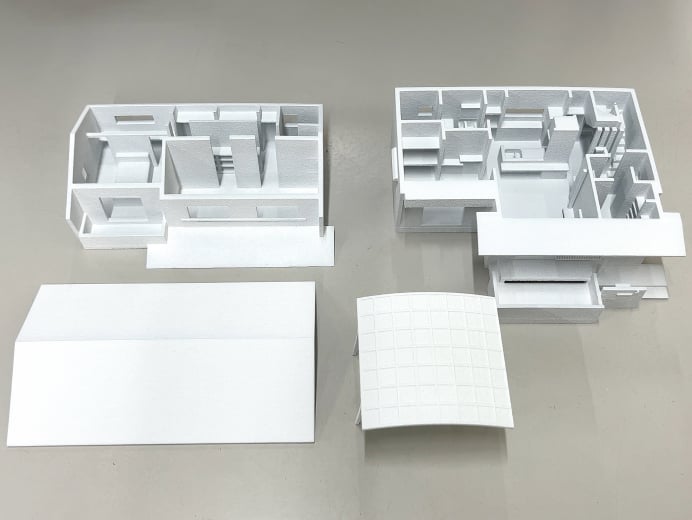

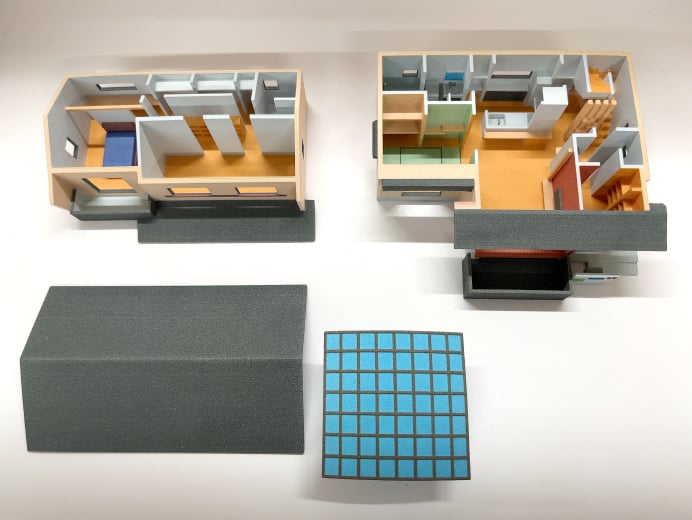

  • 3Dプリンターで作成した住宅モデル+家具 (白単色)のイメージ
  • 3Dプリンターで作成した住宅モデル+家具 (フルカラー)のイメージ

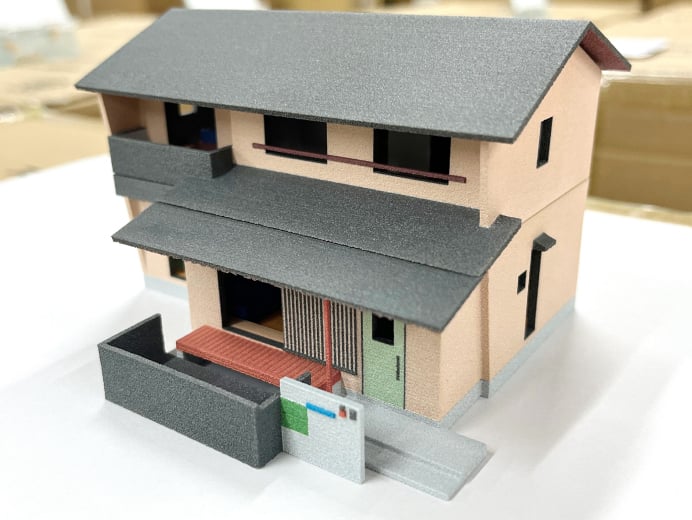

  • 建築模型の外観のイメージ

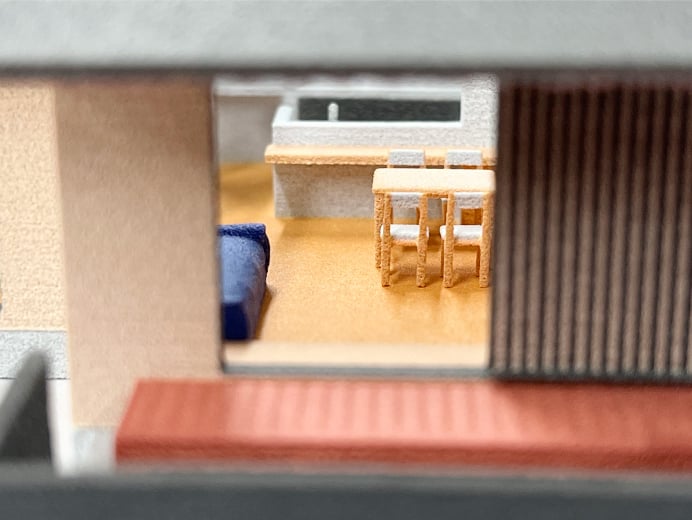

  • 建築模型を外から見た家の内装のイメージ

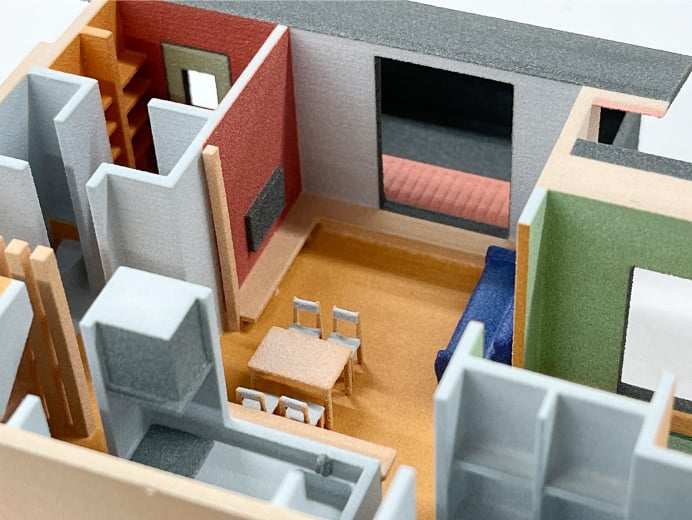

  • 家具をレイアウトした建築模型の内装のイメージ

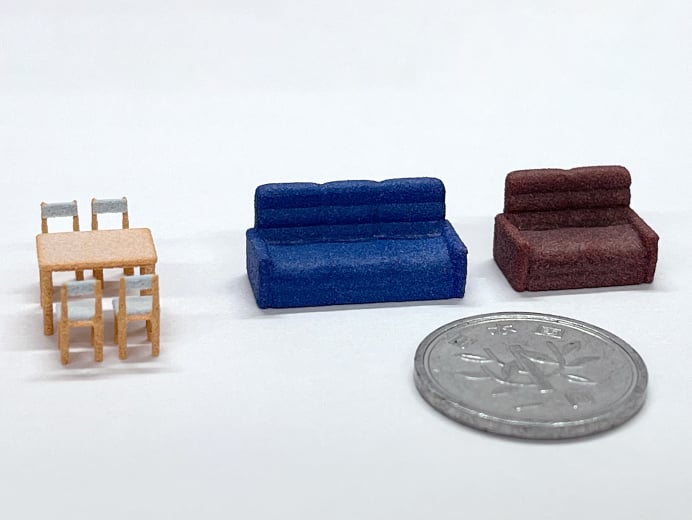

  • 家具の3Dモデルの大きさ比較のイメージ

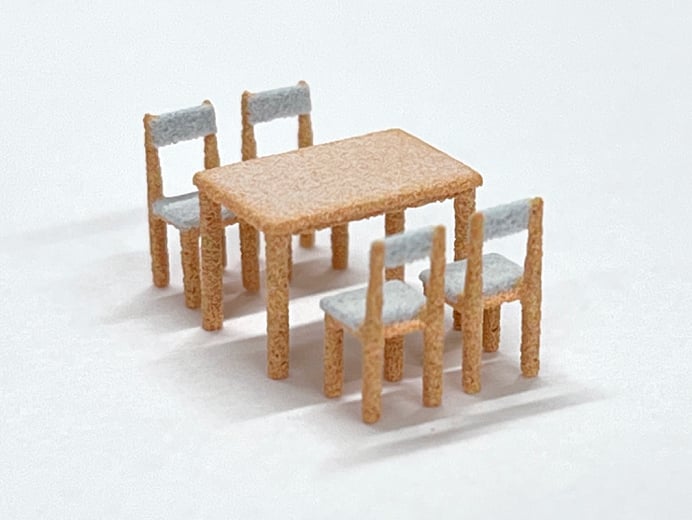

  • ダイニングセットの模型のイメージ

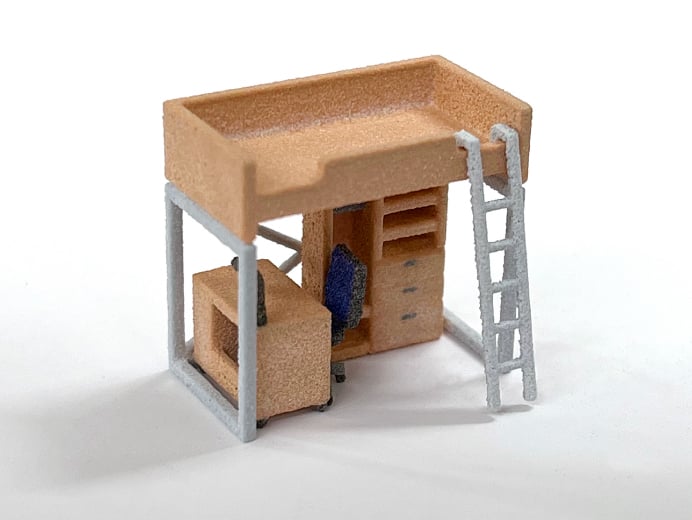

  • ロフトベッドの模型のイメージ

<参考価格>

住宅モデル+家具 124×115×70mm フルカラー1セット 26,030円
