アクリルフィギュア（アクリルジオラマ）

対応アプリケーション

データ作成手順

この商品は、テンプレート必須商品です。
必ずアクリルフィギュア（アクリルジオラマ）指定のテンプレートをご利用ください。

• step1テンプレートをダウンロード

  テンプレートファイルをダウンロードします。Adobe Illustrator形式もしくはPhotoshop形式ファイルのみ受付可能です。

  PDFやjpgなどの画像データは対応外です。

  テンプレートダウンロードへ

  入稿データについて

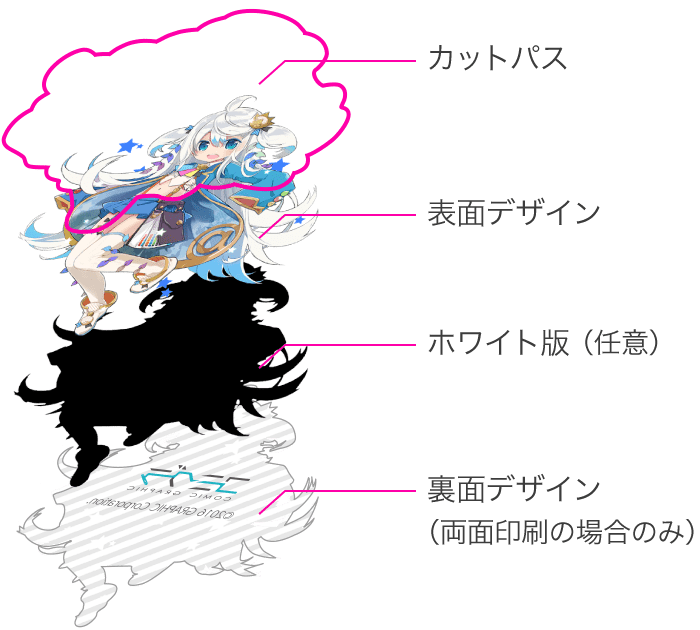

  入稿時にはデザイン、カットパス、ホワイト版（任意）データがそれぞれ必要となります。

  「表面デザイン」「カットパス」「ホワイト版」は必ずレイヤーに分けて入稿データを作成してください。両面印刷をご利用の場合は、「裏面デザイン」レイヤーに配置してください。



• step2「表面デザイン」レイヤーにデザインデータを配置

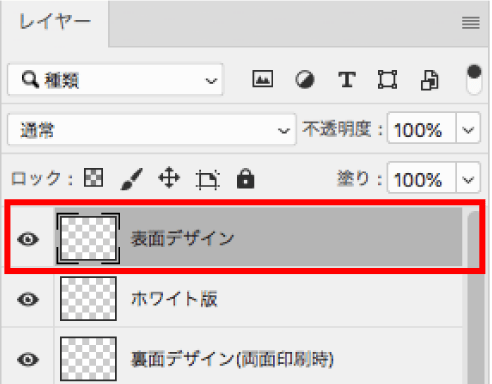

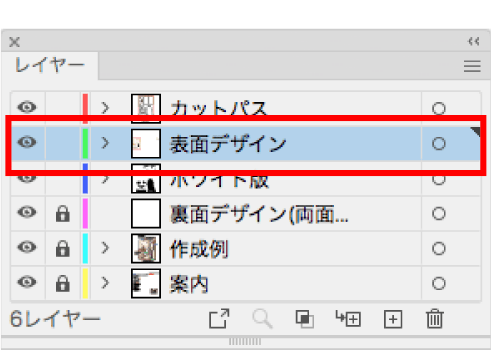

  「表面デザイン」レイヤーにデザインを配置します。
  他のレイヤーにデザインを配置しないようご注意ください。

  •

    表面デザイン入稿データ

  •

    Adobe Illustrator

  •

    Adobe Photoshop

  両面印刷について

  両面印刷をご利用の場合は「裏面デザイン」レイヤーにデザインを配置してください。その際、裏面デザインは表面と重なるよう同じ向きで作成してください。
  表面デザインと裏面デザインがぴったり重ならない場合、綺麗に仕上がりませんのでご注意ください。

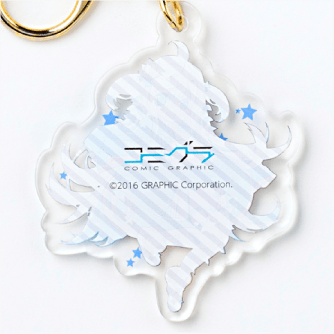

  裏面デザインについての注意点

  • 裏面は印刷面となりますので、表面とは色の見え方が異なります。
  • デザインによっては、表面のデザインが透けてしまう場合があります。

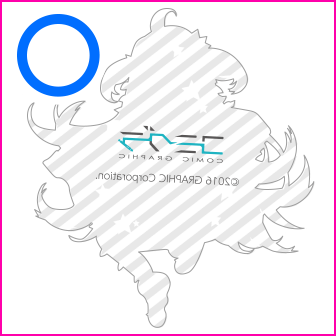

  裏面デザインデータは、
  必ず左右反転の状態で、ご入稿ください。

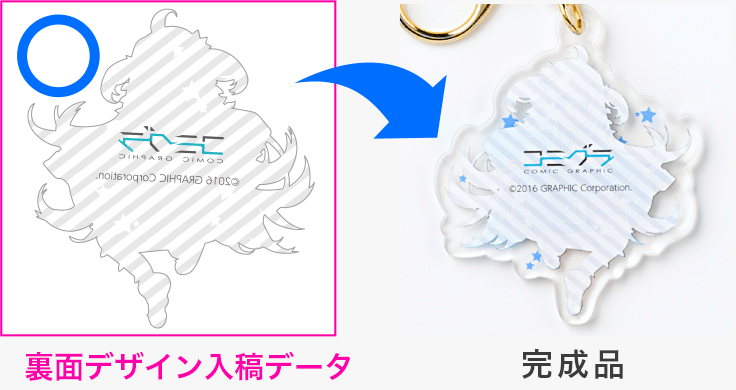

  裏面デザイン入稿データ



  完成品

  文字やロゴが
  反転していない

  左右反転する際、文字やロゴも反転させてください。

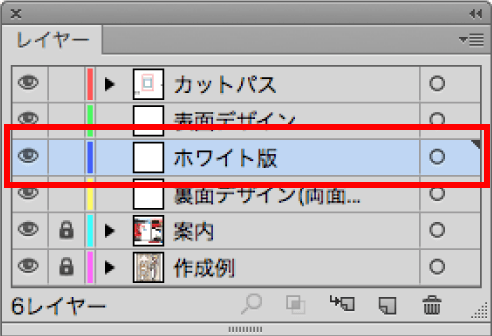

• step3「ホワイト版」レイヤーに白インク用のデータを配置（任意）

  「ホワイト版」レイヤーは、白いデザインを印刷したい場合や、下地に白インクを印刷する場合にご利用ください

  ホワイト版は、必ず黒ベタ（ブラック:100%）で作成してください。

  ホワイト版は、0.5pt未満のデザインは再現ができません。消えてはいけないデザインは0.5pt以上でご作成ください。

  ホワイト版の作成方法



  ホワイト版入稿データ



  ホワイト版（白インク）ありとなしの違い

  アクリルに印刷するため、色のインクだけでは透けた状態での仕上がりとなります。透けさせないためには、白インクで下地を印刷します。
  白インクを下地に印刷した場合、絵柄が目立ちやすく、色鮮やかに表現されます。（左側の写真）
  白インクなしで印刷した場合、透明感が増しクリアな仕上がりとなります。（右側の写真）



• step4カットパスを作成する

  アクリルをカットするラインが「カットパス」です。
  以下の作成規定に従って、パスデータを作成してください。

  カットパスを作成する前に、デザインを原寸大のサイズに調整しておいてください。

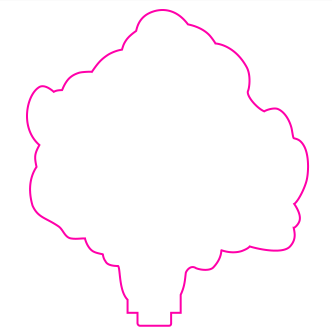

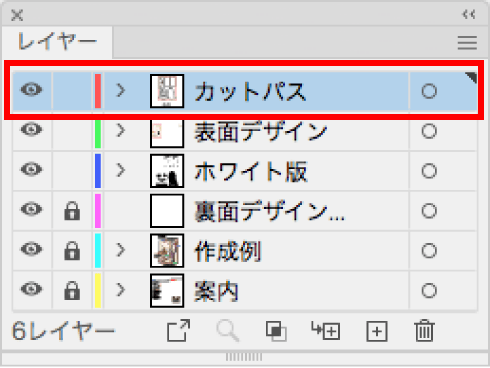

  カットパス入稿データ

  【 Adobe Illustratorの場合 】

  カットパスはテンプレートの「カットパスレイヤー」に配置してください。

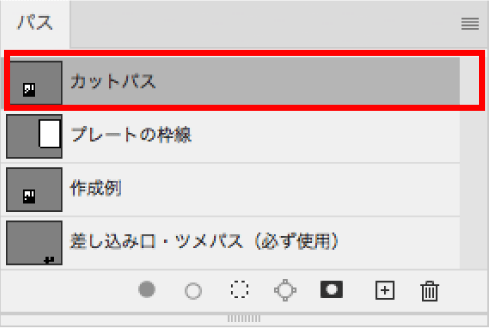

  【 Adobe Photoshopの場合 】

  「パス」パレット内の「作業用パス」にてカットパスデータを作成してください。

  カットパスの作成方法

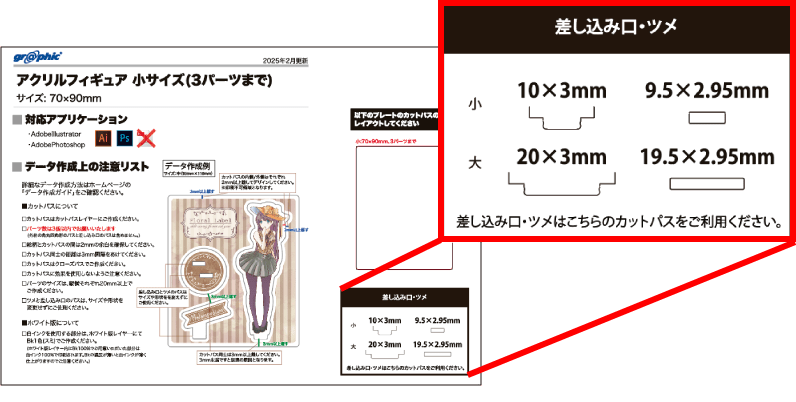

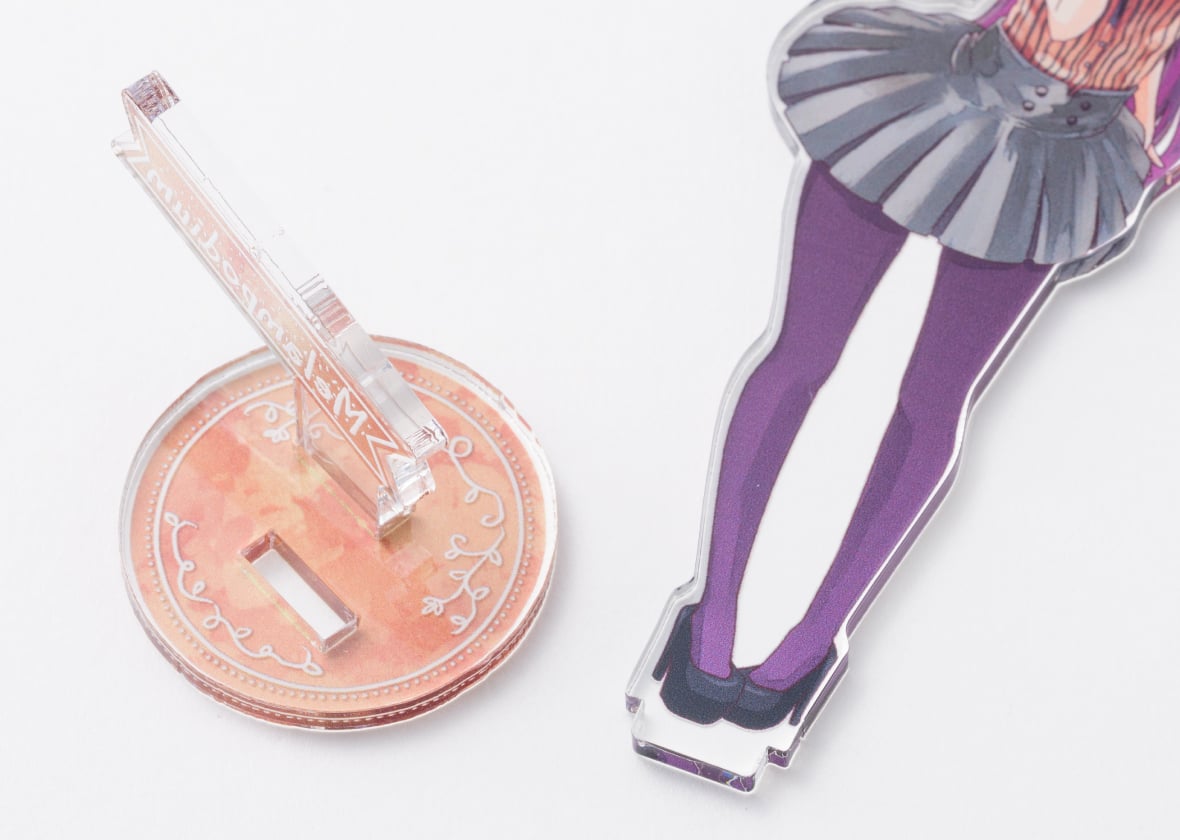

  差し込み口とツメについて

  【 Adobe Illustratorの場合 】

  差し込み口とツメのパスは、テンプレートのアートボードの下にご用意しております。

  形状やサイズを変更せずにご使用ください。変形しますとツメが差込口に刺さらなかったり、フィギュアが自立しなくなる原因と なります。



  【 Adobe Photoshopの場合 】

  「パス」パレットにて、「差し込み口・ツメパス(必ず使用)」という名前の作業用パスを選択すると、専用のパスが表示されます。



  カットパスデータの入稿規定

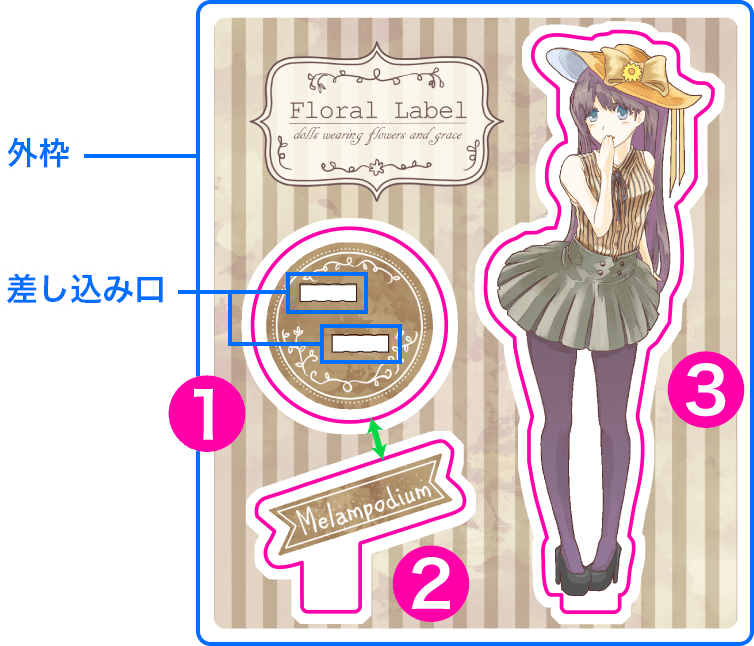

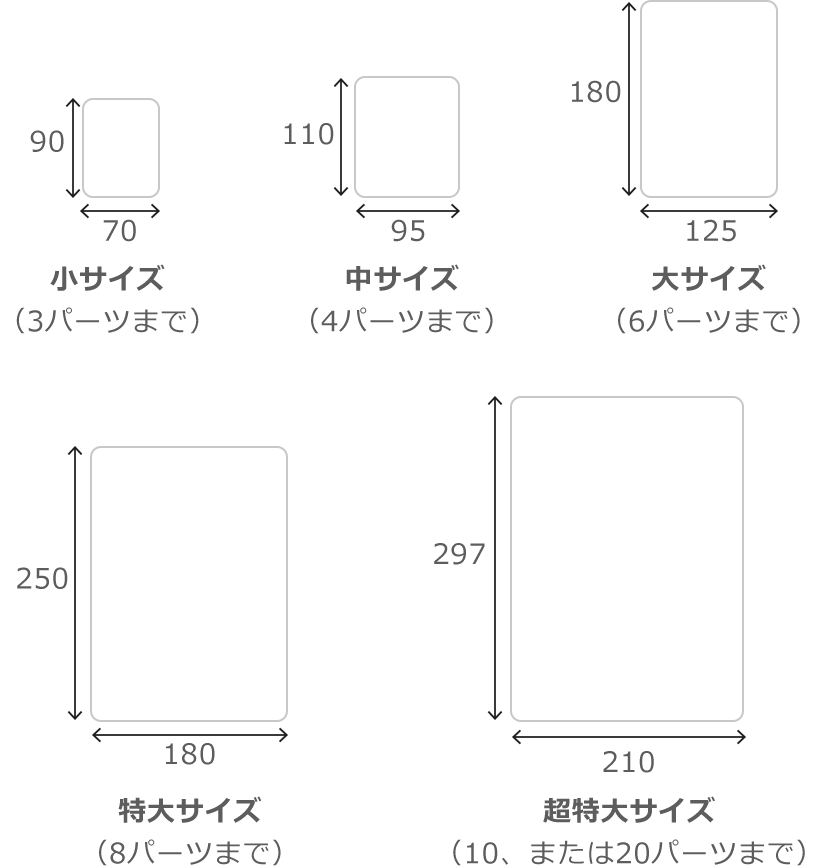

  カットパーツ数はご注文サイズによって異なりますので、各サイズの上限点数に収まるようにレイアウトしてください。

  • 小サイズ : 3点まで
  • 中サイズ : 4点まで
  • 大サイズ : 6点まで
  • 特大サイズ : 8点まで

  差し込み口のカットパスと外枠のパスはパーツ点数に含みません。図の場合カットパーツ数は3点に該当します。

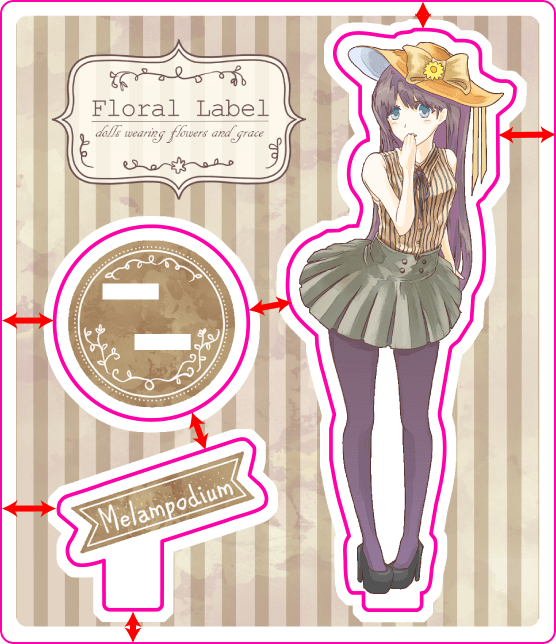

  カットパス同士の間隔は3mm以上離してください。

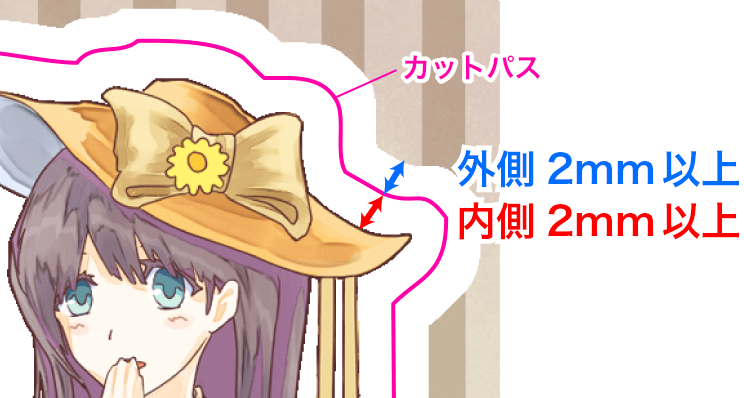

  カットパスの内側／外側はそれぞれ2mm以上離してデザインしてください。

  印刷不可領域になります。

  カットする際、±1mm程度の誤差が生じます。あらかじめご了承ください。

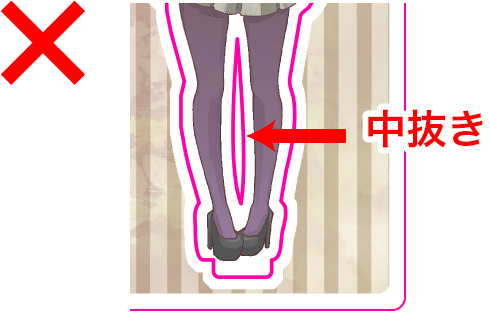

  差し込み口以外の中抜きデザインは、お受けできません。



  差込口とツメのパスは、必ず形状やサイズを変更せずにご使用ください。

  ツメの「角」部分はそのまま適用してください。角がない場合、接合が緩い等のトラブルの原因となります。



  カットパーツのサイズは20×20mm以上になるようにしてください。

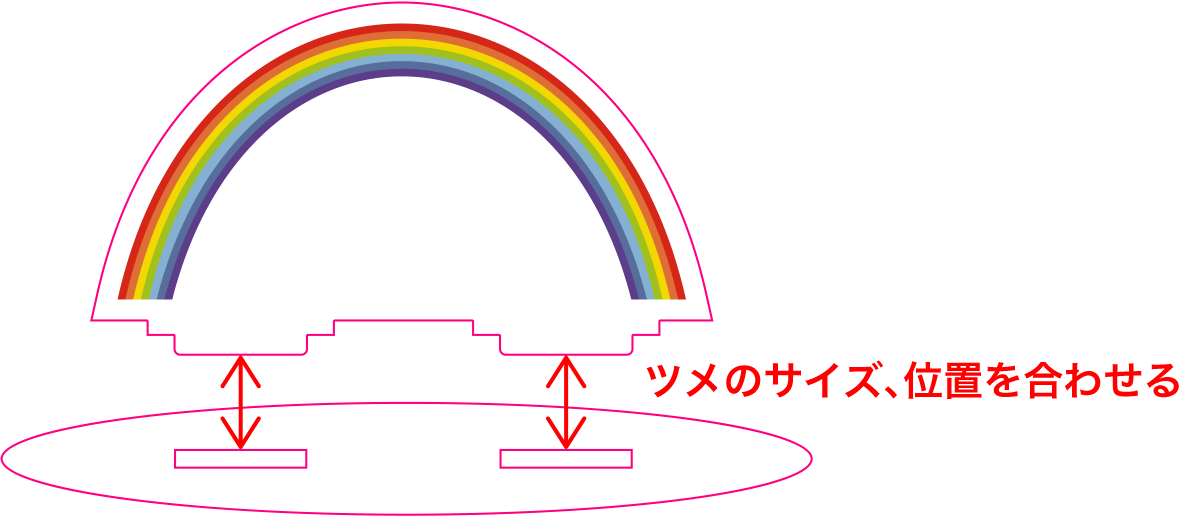

  1パーツにつきツメの数は1つでお願いいたします。



  「効果」メニューの「スタイライズ」での角丸は、カットに反映されません。



  ご使用の場合、「オブジェクト」メニューの「アピアランスを分割」で実線にしてください。

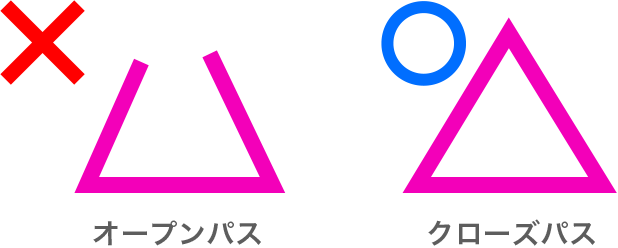

  すべてクローズパスで作成してください



  パスは閉じられている必要があり（クローズパス）、オープンパスがありますとデータ不備となります。

  組み立てた際にパーツ同士がぶつからないかどうかのチェックは当社で行っておりません。アクリルの厚み(3mm)とパーツのサイズを考慮して、差込口の位置をご調整いただきますようお願いいたします。

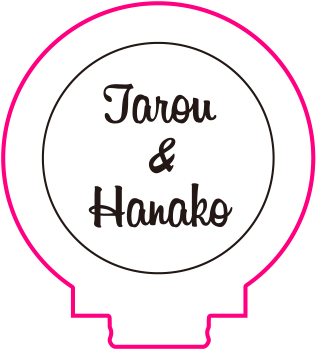

  フィギュア本体のカットパスとツメのパスは、合体させた状態でご用意ください。

  【 Illustratorの場合 】

  合体させたいパスを選択ツールで選択し、パスファインダパレットで「合体」を選択します。





  【 Photoshopの場合 】

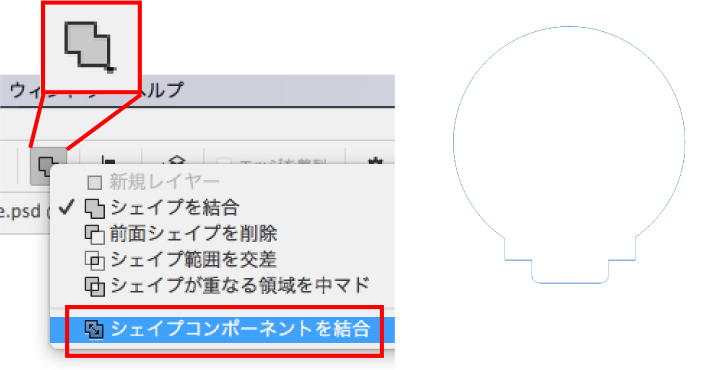

  ツメとフィギュアのカットパスは、同じ作業用パス内に配置します。合体させたい作業用パスを選択し、ウインドウ上部の「パスの操作」から「シェイプコンポーネントの結合」を選択します。





  ツメを取り付けた後で、パーツのサイズを変更しないようにご注意ください。ツメのサイズが変わってしまい、フィギュアが差込口に刺さらなくなったり、フィギュアが自立しない要因となります。

その他のご注意点

文字はすべてアウトライン化してください

文字が含まれる場合は、必ずアウトラインをとってください。
