トンボとは？必ず必要？意味や作り方を解説します！

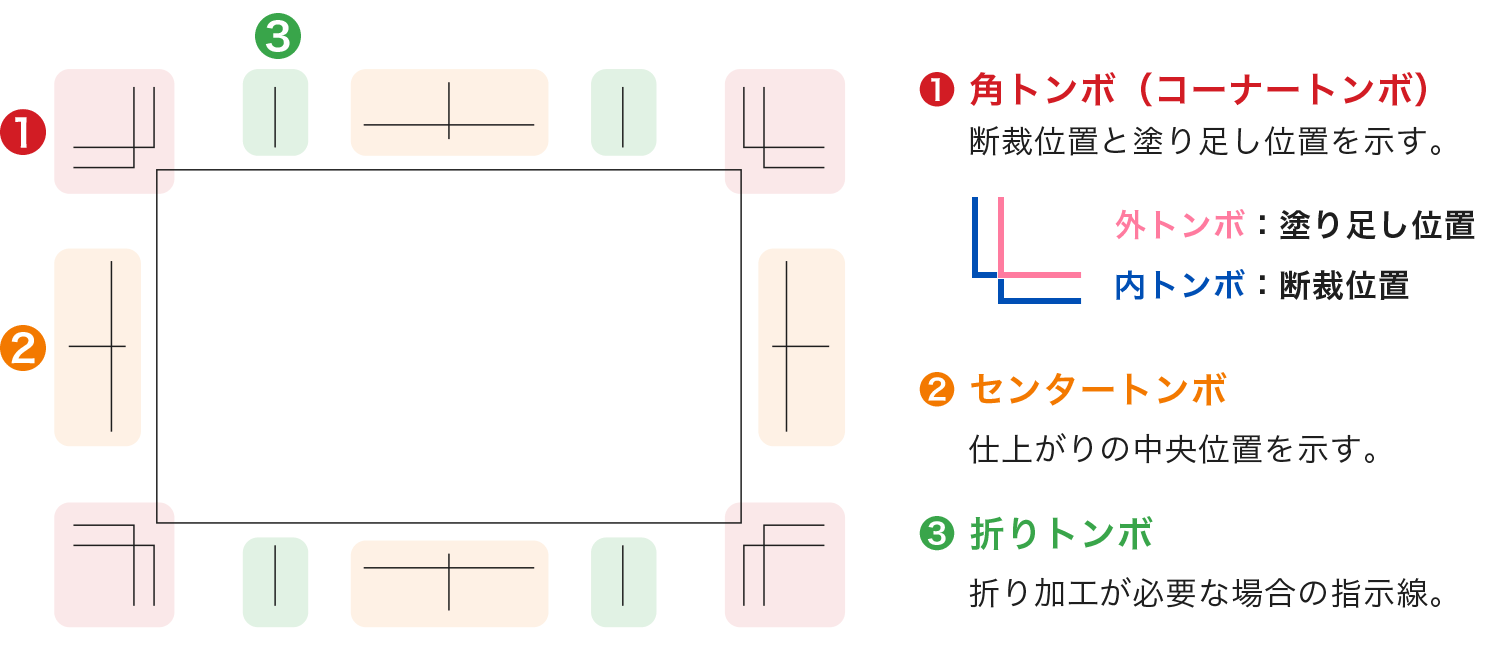

【 トンボの種類と役割 】

1角トンボ（コーナートンボ）

断裁位置と塗り足し位置を示すトンボです。「外トンボ」「内トンボ」で構成されます。

2センタートンボ

仕上がりの中央位置のトンボで、正確な中心を確認したり、冊子印刷では中央の折り位置を示します。

3折りトンボ

折り加工が必要な場合に、折り位置を指示するための線です。

なお、これらは「日本式トンボ」と呼ばれます。一本線のみで構成される欧米式の「西洋トンボ」というものもありますが、国内で印刷する際には日本式トンボを用いるのが基本です。

【 セットで覚えたい「塗り足し」との関係 】

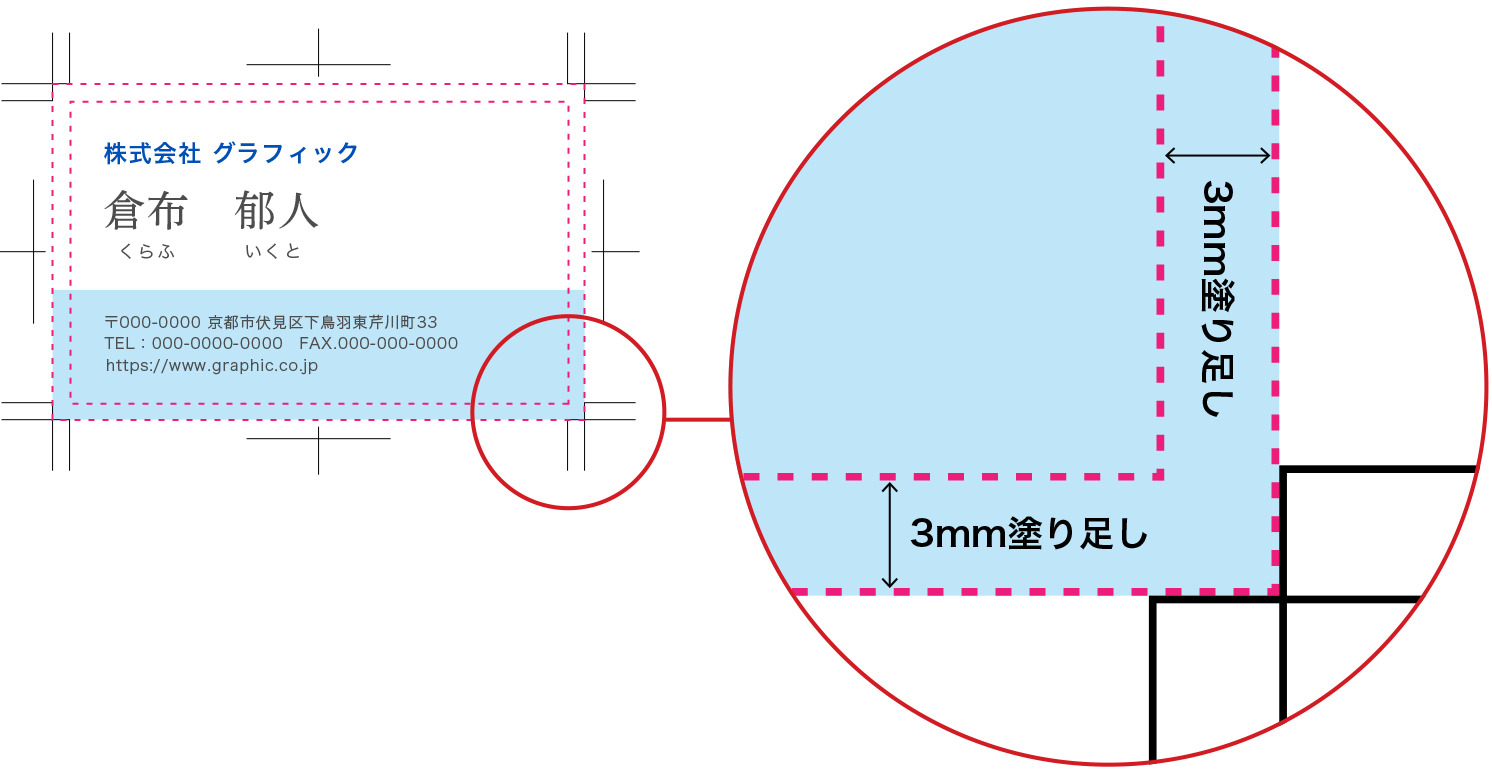

「塗り足し」とは、背景や写真を仕上がり位置から上下左右、外側へ3mm広げておく処理です。紙を断裁する際、トンボがある場合でも、紙の厚みなどの影響でどうしてもわずかなズレが生じてしまいます。その際に紙の白地が露出しないために塗り足しが必要となります。
角トンボの外側線がちょうど塗り足し範囲の終点になるので、この位置までデザインを作成しておくことが推奨されます。

＜関連記事＞

•

  塗り足しとは？印刷データの作成方法と注意点

  塗り足しとは、印刷用データにおいて、仕上がりサイズよりも天地左右に3mm外側に設けられた範囲のことを指します。用紙の端までデザインがかかっている印刷物のデータに不可欠で、塗り足しがないと、用紙の端に白い余白が出てしまったり、印刷会社からデータの修正を求められて納品遅れや追加費用が発生する場合があります。この記事では、塗り足しの意味と必要な理由のほか、作成方法と注意点を解説します。

【 塗り足し込みサイズなら不要な場合が多い 】

最近のネット印刷などでは、アートボードやキャンバスサイズが塗り足し込みサイズ（仕上がりサイズ＋上下左右3mm）であれば、トンボは不要なケースが多くなっています。入稿データにトンボがなくとも、製造工程でシステム側で自動でトンボを作成できるためです。
当社の場合も、イラストレーターなどからPDFを書き出す際に、裁ち落とし設定をしたデータであれば基本的にお客様側でトンボを作成いただく必要はありません。また、入稿時に仕上がりを疑似的にプレビューできる「スマートチェック」などの支援サービスもございますので、サイズ設定に不安がある場合でも安心してご入稿いただけます。

＜関連記事＞

•

  【イラレ】裁ち落としとは？Illustratorでの設定方法

  Adobe Illustratorでの印刷データ制作においては、裁ち落としの設定漏れはよくあるミスの一つでもあります。本記事では裁ち落としの意味と、Illustratorでの設定方法を解説し、印刷データ入稿時のミスを防ぐためのチェックポイントをご紹介します。

【 トンボが必要なケース 】

一方で、以下の場合は入稿データにトンボを作成する必要があります。

印刷会社が必須としている場合

印刷会社が入稿データにトンボ必須としている場合はもちろん必要となります。トンボのない状態で入稿すると、思わぬ印刷ミスや差し戻しなどのリスクに繋がりますので、入稿先の印刷会社の規定は必ず確認しておきましょう。

「折り」などの加工指示が要る場合

折り位置などの加工指示は「折りトンボ」にて行う必要があります。折り位置自体は印刷内容から判別できないため、仕上がり位置の外側から指示します。
なお、当社の「スマートチェック」では、折り位置を画面上で指定できるので、折りトンボの作成も不要です。

スマートチェック 加工指示

CanvaからのPDF書き出し

デザインアプリケーション「Canva」のように、PDF書き出しの設定が塗り足しとトンボがセットになっている場合があります。塗り足しは入稿データには必須ですので、必然的にトンボも含めたデータを入稿することになります。

アプリケーション別ガイド Canva

【 Adobe Illustratorでの作り方 】

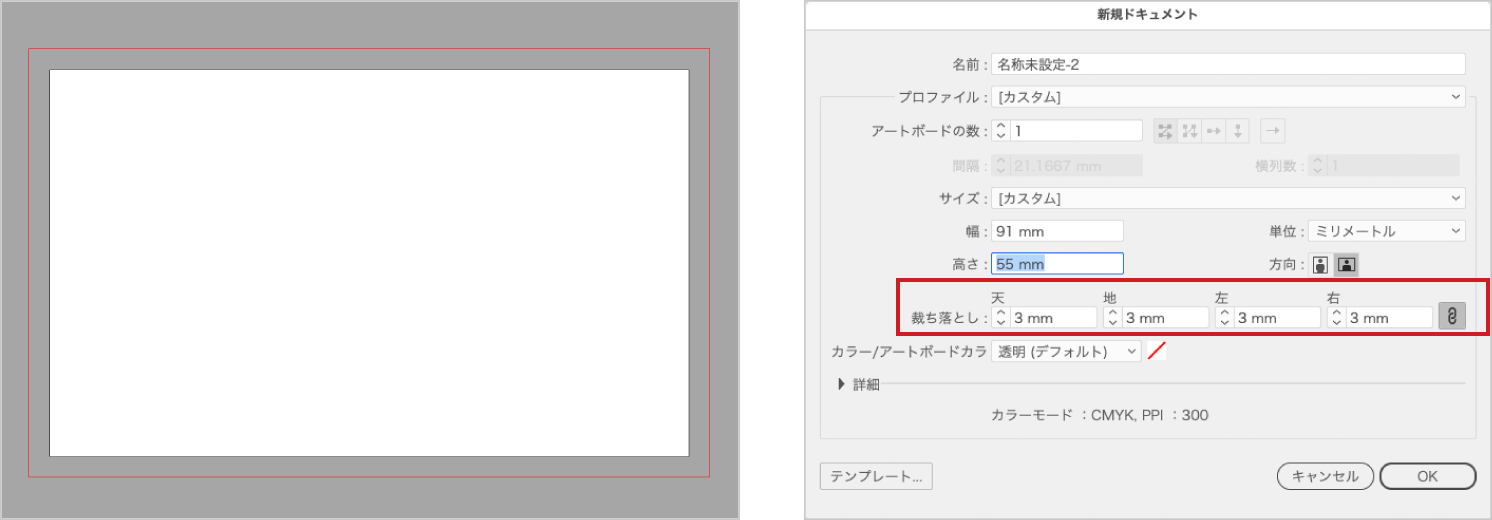

1. 1仕上がりサイズのアートボードを作成し、裁ち落とし設定を「3mm」にします。



2. 2仕上がりサイズの長方形を作成し、線幅を「0（なし）」に。それをアートボードとぴったりと重なるように整列します。
   ※線幅があると、その分だけトンボの位置がずれてしまいます。

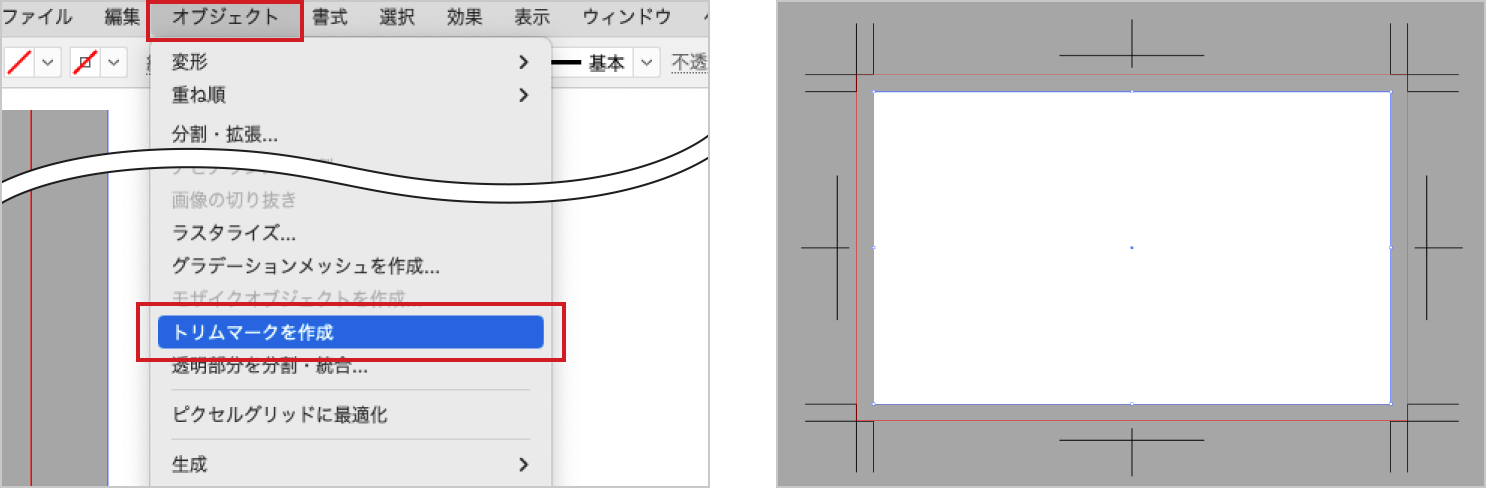

3. 3長方形を選択した状態で、上部メニュー「オブジェクト > トリムマークを作成」をクリック。



この時、トンボだけでなく、文字切れ線などの各種ガイド線も併せて作成しておくと便利です。詳しい方法は下記でも解説していますのでご覧ください。

＜関連記事＞

•

  イラレ/Illustrator トンボ(トリムマーク)の作り方

  Illustrator/イラレでのトンボ作成方法を図を交えて解説。手順に沿うだけで印刷用データが作れるようになります。また、PDF入稿時の注意点、トンボの意味やガイド線の付け方など入稿データの周辺知識も身に付きます。

また、最終的にPDF形式で書き出して入稿する場合はトンボの作成は不要です。裁ち落とし設定を上下左右3mmに設定し、塗り足し込みサイズのPDFを書き出せば問題ありません。

＜関連記事＞

•

  Illustrator（イラレ）での印刷用PDFの書き出し方法

  Illustrator（イラレ）で印刷用PDFを書き出す手順と注意点を解説します。印刷用プリセットの選び方や裁ち落とし設定についての確認手順のほか、PDF書き出し後の注意点をご紹介します。

【 PhotoshopやOfficeソフトではトンボはつけない 】

PhotoshopやOfficeソフト、各種ペイントソフトにはトンボを作成する機能がありません。そのため、通常はキャンバスサイズを塗り足し込みサイズ（仕上がりサイズ＋上下左右3mm）に設定して入稿するケースがほとんどです。
なお、トンボをラスターデータ（ピクセルで描画された実線）で作成するのも精度上好ましくありません。どうしてもトンボが必要な場合はIllustratorに配置するなどしましょう。
