特定商品の注意点無線(アジロ)綴じ冊子のデータ作成注意点

当社では、「無線(アジロ)綴じ冊子印刷」として「無線綴じ」と「アジロ綴じ」の2種類をご用意しています。どちらも、糸も針金も使わず接着剤だけで背を固めて製本する方式で、ページ数の多い冊子に適しており、丈夫な冊子に仕上がります。ただ、中綴じのように完全に開ききることができないため、ノド部分のデザインには注意が必要です。

無線綴じ

「無線綴じ」は、ミーリングと呼ばれる工程によって、丁合いされた本文の背を削り、そこに糊をつけ表紙を接着することが特徴で、「アジロ綴じ」よりも開きやすい印象です。

背を削る
→
糊づけ
→
表紙づけ
→
三方断ち

アジロ綴じ

「アジロ綴じ」は、背にカット・アンカットの切り込み(スリット孔)を入れ、そこに糊を浸透させて表紙を接着するのが特徴です。表紙に見返しがあるデザインの場合は、こちらの方式のみ対応となります。

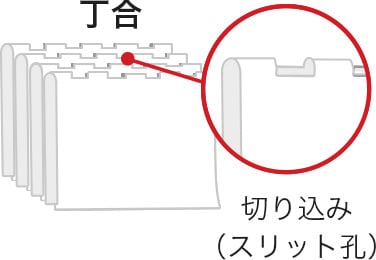

丁合 切り込み(スリット孔)
→
糊づけ
→
表紙づけ
→
三方断ち

対応アプリケーション

表紙Adobe(Mac&Win)
~Illustrator CS6・CC
~Photoshop CS6・CC
~InDesign CS6・CC
本文Adobe(Mac&Win)
~Illustrator CS6・CC
~Photoshop CS6・CC
~InDesign CS6・CC
Quark(Mac)
QuarkXPress 3.31Rev.7J /4.1J/6.5J/8.5J/9.5J
Quark(Win)
QuarkXPress 8.5J/9.5J

データチェックの追加納期について

表紙と本文の合計ページ数が168ページを超える場合、データチェック完了まで以下の追加納期をいただきます。

  • Illustrator、Photoshopで作成されたデータ

    追加納期2日

  • InDesign、QuarkXPress、PDFで作成されたデータ

    追加納期1日

データの作成方法

表紙

  • 無線綴じ冊子は製本の特性上「背」が必要です。背幅は用紙の厚さとページ数によって変わります。
  • 表紙データは背幅を含めた見開きサイズで、Illustrator/Photoshop/InDesignにて作成してください。
  • 製本時にわずかなズレが生じるため、背と表紙・裏表紙がはっきり分かれるデザインは、避けたほうが無難です。

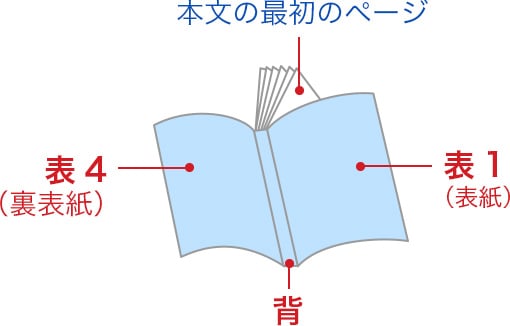

各部の名称

表1(表紙)、表4(裏表紙)、背、本文の最初のページ
表2(表紙の裏)、表3(裏表紙の裏)、本文の最後のページ

Illustrator・Photoshop 表紙データの作成方法

左綴じ表紙のイメージ
左綴じ

左から右へページが進行します。本文が横書きの場合に多く利用されます。

Illustrator左綴じ表紙データの例
右綴じ表紙のイメージ
右綴じ

右から左へページが進行します。本文が縦書きの場合に多く利用されます。

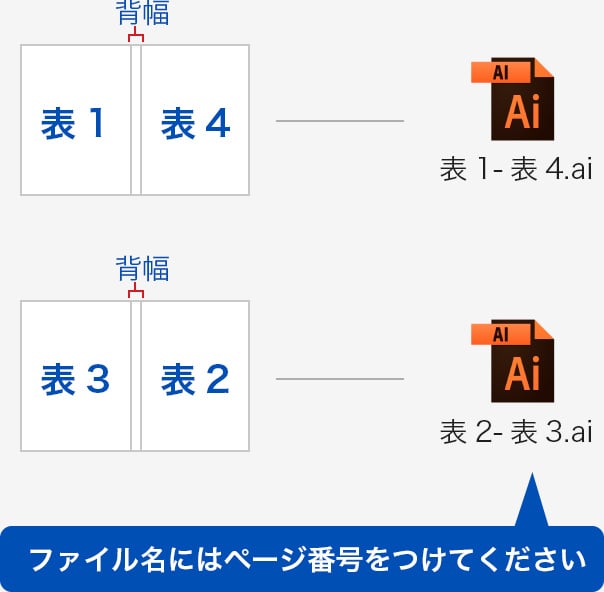

Illustrator右綴じ表紙データの例
〈 PDFで入稿の場合 〉

PDFでご入稿の場合はPDF/X-1aの形式に書き出してください。

作成方法

表紙はかならず「見開き」でご作成ください。

背幅の計算方法

背幅
【 背幅の計算方法 】

(表紙の厚さ×2)+(本文の厚さ×ページ数÷2)=背幅(mm)

【計算例: 表紙含め64ページ(本文60ページ)の場合】
表紙:
コート135kg …厚さ0.132mm
本文:
コート90kg  …厚さ0.077mm

(0.132mm×2)+(0.077mm×60ページ÷2)=約2.6mm

本文

Illustrator・Photoshop 本文データの作成方法(本文60ページの場合)

  • 本文の最初のページと最後のページは単ページ、その他のページはできるだけ2ページ毎の見開きで作成してください。
  • ページ順が分かるように、ファイル名にページ番号をつけてください。
左綴じ
左綴じ冊子のイメージ
Illustrator左綴じ冊子データの例
右綴じ
右綴じ冊子のイメージ
Illustrator右綴じ冊子データの例
〈 PDFで入稿の場合 〉

PDFでご入稿の場合はPDF/X-1aの形式に書き出してください。

作成方法

本文最初と最後のページはかならず「単ページ」でご作成ください。
それ以外のページについては「単ページ」「見開き」どちらの書き出し方法でも対応可能です。

InDesign・Quark 本文データの作成方法(本文60ページの場合)

  • 見開き設定をオンにして、ページサイズは仕上がりサイズ(単ページ)に設定してください。
単ページサイズを入力 綴じ方(右綴じ・左綴じ)を選択単ページサイズを入力
左綴じ
左綴じ冊子のイメージ
InDesign・Quarkの左綴じ本文データの例
右綴じ
右綴じ冊子のイメージ
InDesign・Quarkの右綴じ本文データの例
〈 PDFで入稿の場合 〉

PDFでご入稿の場合はPDF/X-1aの形式に書き出してください。

作成方法

ページ順の指示について

  • 印刷範囲内にノンブルがない場合は、トンボの外側にページ番号を記載してください。
  • InDesign・Quarkの場合はページ番号の記載は不要ですが、仕上がりのページ順どおりにデータを作成してください。
ノンブル(ページ番号)
ページ番号の指示

レイアウトの注意点

ノド側のレイアウトに注意

無線綴じ冊子はページを完全に開ききることができないため、文字や重要な絵柄はノド(綴じ部分)から離して配置します。文字の読みやすさから、ノド側の余白は10mm以上がおすすめです。

10mm(背幅を除く)
10mm
表2、表3、本文の最初のページ、最後のページのノド

表2、表3、本文の最初のページ、最後のページは糊付けされるため、ノドから5mmは完全に隠れてしまいます。

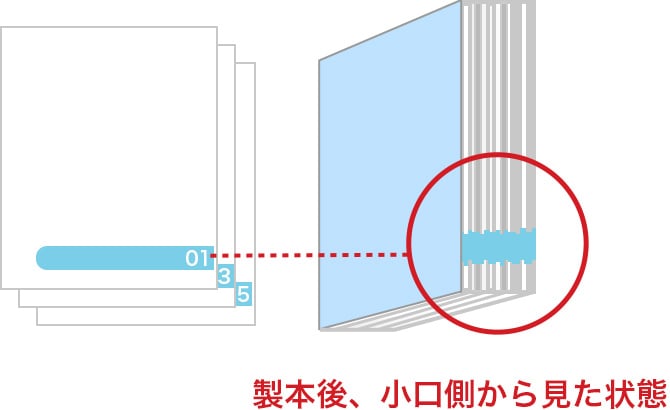

小口側を裁ち落としまでデザインされる場合

インデックスなど、小口側を裁ち落としまでデザインされる場合は、製本時のズレにより一定の高さに揃いません。

製本後、小口側から見た状態
