パッケージ ご利用ガイド

データ作成について

パッケージ印刷に必要なデータについて

対応アプリケーション・形式

Adobe Illustrator(ai)~CS6・CC のみ対応

PDFやjpgなどの画像データは対応外です。

必要なデータ

  • オリジナルサイズパッケージ

    デザイン指示・トムソン指示データ

    レイヤーで分けてください。

  • 既製サイズパッケージ

    デザイン指示データ

    必ず専用のテンプレートをご利用ください。

  • 試作サービスデジタルプルーフ・本機校正

    デザイン指示・トムソン指示データ

    レイヤーで分けてください。

  • 試作サービス無地サンプル

    トムソン指示データ

  • デザイン指示とは…印刷用のデザインデータです。
  • トムソン指示とは…箱(展開図)の形やサイズを指示するための型抜き用データです。

箱ラク」や「展開図作成サービス」で入手いただいたテンプレートには、トムソン指示があらかじめ含まれていますので、デザイン指示のみお客さまにて作成してください。

追加オプションや用紙によっては、他にも加工指示用のデータのご用意が必要になります。
その他データ作成におけるご案内

印刷用のデザインデータ作成について

テンプレートについて

デザインは「デザイン用」レイヤーに作成してください。

デザイン用レイヤー以外のロックの解除や、レイヤーの削除はしないでください。

デザイン用レイヤー
デザインデータ

【 展開図作成サービスをご利用のお客さまへ 】

2022年7月11日から、当社よりお送りしておりますテンプレートが、下記の仕様に変更となりました。
新:デザインデータとトムソンデータが1つのデータにまとまった仕様(レイヤーは分かれております)
旧:デザインデータとトムソンデータが別々のデータに分かれている仕様

なお、2022年7月10日以前の旧テンプレートも引き続きご利用いただけます。

パッケージ形状によるデザインデータの注意点

形状により、デザインデータ作成時の注意点は異なります。各形状の詳細ページをご確認ください。

印刷データの必須チェックポイント

対象商品:オリジナルサイズパッケージ既製サイズパッケージ試作サービス

以下リンク先の項目に1点でも該当した印刷データは、印刷工程へ進むことができません。
(再入稿、もしくはお客様よりご指示をいただく必要がございます)

その他、より詳しい説明はこちらをご確認ください。

文字校正やデザインについては、データチェックの対象となりません。印刷できない問題でなければ、そのまま印刷工程へ進行いたします。あらかじめご了承くださいますようお願いいたします。

型抜き用のトムソンデータについて

  • デザインデータとトムソンデータは必ずレイヤーを分けてください。
  • トムソンデータは、ガイド線ではなく実線(カット線=K100%、折りスジ=C100%)で作成してください。
デザインデータとトムソンデータのレイヤー
デザインデータ+トムソンデータ

トムソン(型抜き)データの必須チェックポイント

対象商品:オリジナルサイズパッケージ試作サービス

以下の項目に1点でも該当したトムソンデータは、印刷工程へ進むことができません。
(再入稿、もしくはお客様よりご指示をいただく必要がございます)

1.トムソン(型抜き)データが不足している

デザインデータのみのご入稿は、製造へ進行することができません。
必ずトムソン(型抜き)データと合わせてご入稿ください。

  • カット線や折りスジが「ガイド線」の場合は、トムソンデータとしてご利用いただけません。
  • 既製サイズパッケージはトムソンデータは不要です。必ず当社テンプレートをご利用ください。
トムソンデータ不足のデザインデータ

2. 注文内容とデータの用紙(紙厚)が異なる

ご注文をいただく際は、展開図と同じ用紙(紙厚)をご選択ください。
お手持ちの展開図と異なる用紙でご注文いただく場合は、展開図の修正が必要です。

  • デザインの移し替え作業はお客様にて行なっていただく必要がございます。
  • 展開図と注文で用紙が異なる場合は箱が組み立てられない可能性がございます。
〈 箱ラクで用紙を変更する場合 〉

「箱ラク」を起動していただき、変更後の用紙を選択いただいた上で新たに展開図を作成してください。

ここで用紙をご選択ください
この用紙でご注文ください
〈 展開図作成サービスで用紙を変更する場合 〉

お手持ちの展開図の注文番号を記載のうえ、パッケージお問い合わせフォームよりご連絡ください。当社にて修正後の展開図データを新たにお送りいたします。

修正には最短で1日の追加納期をいただきます。

この用紙でご注文ください

当社のテンプレートを使用されない場合、紙の厚みによるトラブル(箱が組み上がらない、蓋が閉まりにくい など)が発生いたしましても、当社は責任を負いかねます。あらかじめご了承ください。

3.対応外のデータ形式で作成している(PDFやPhotoshopなど)

パッケージ印刷は、Adobe Illustratorデータのみの対応となります。それ以外のデータ形式(PDFやPhotoshop、Office系など)は対応しておりませんためあらかじめご了承ください。

Adobe Illustrator
Adobe Illustrator以外のデータ

4. 製造・再現ができないトムソンデータ

〈 製造・再現ができないトムソンデータの例 〉

1カット線とカット線の間隔は2.5mm以上必要です。(折りスジと折りスジの間隔は6mm以上必要です。)

2線は端まで伸ばしてください。

製造・再現ができないトムソンデータの例 ①、②

3パッケージ印刷は多丁付けには対応しておりません。

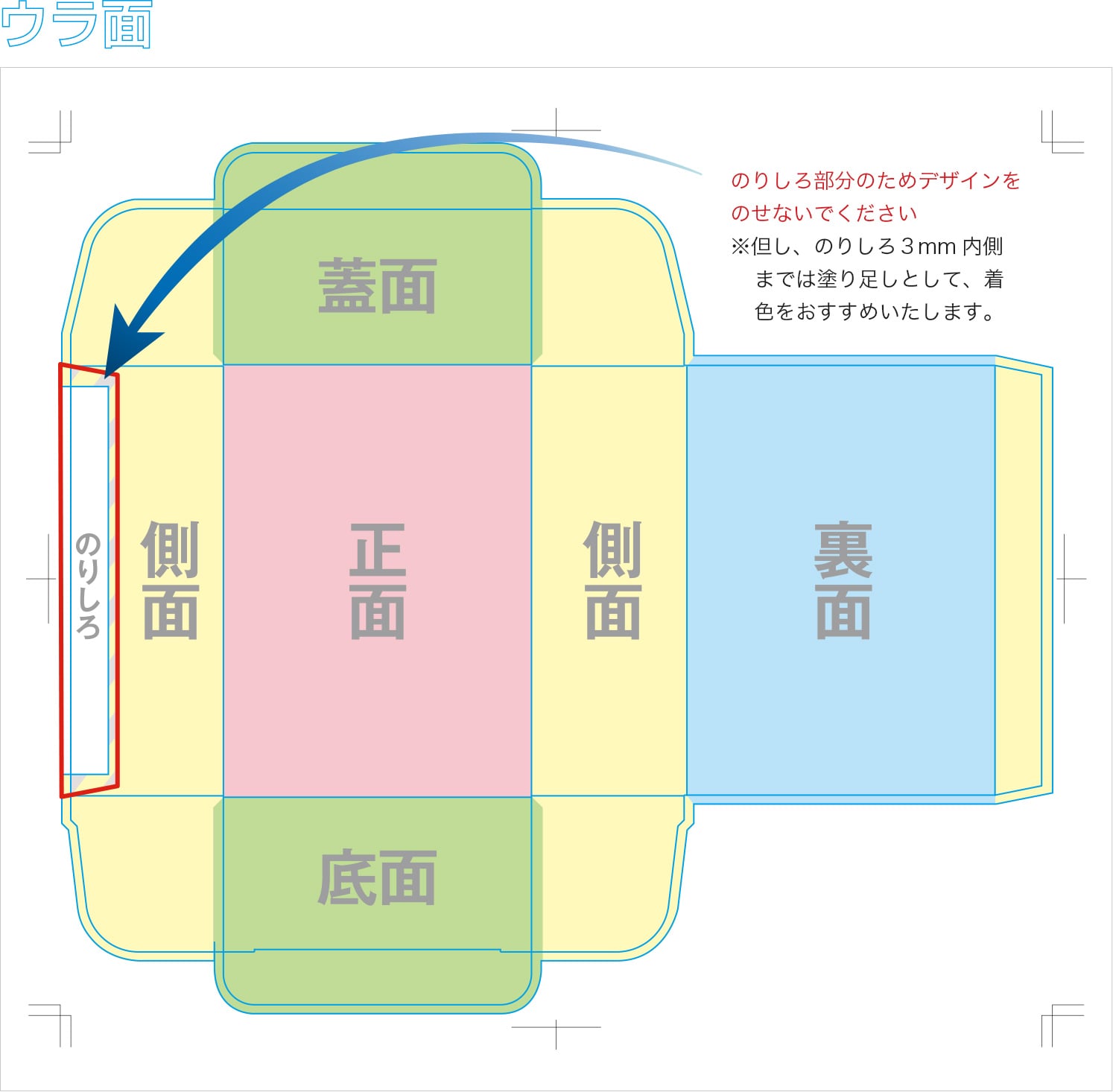

4「のりしろ」の幅は15mm以上で作成してください。15mm未満は糊貼り加工が行えません。

5線色は当社規定の色で作成してください。
カット線=K100%
折りスジ=C100%
ミシン線=M100%

製造・再現ができないトムソンデータの例 ③、④、⑤

お客様ご自身で作成された展開図や、他社で作成された展開図は、当社のトムソン加工で製造できない可能性がございます。そのため、「箱ラク」や「展開図作成サービス」の展開図データでご入稿いただくことをおすすめいたします。

お客様ご自身で展開図をご用意いただく場合、箱の組み上がりなどにおいてのトラブルにつきましては、当社は責任を負いかねます。あらかじめご了承ください。

お客様ご自身で展開図をご用意いただく場合は、当社のトムソン加工で製造できる内容かをあらかじめご確認いただきますようお願いいたします。

トムソン(型抜き)のデータ作成注意点

形状によっては製造できない場合や、追加納期・追加料金をいただく可能性がございます。ご不安な場合は、事前にお問い合わせください。

その他データ作成におけるご案内

【 部分OPニス加工/箔押し加工/浮出し(エンボス)加工/デジタル厚盛ニス・厚盛箔をご利用の方へ 】

上記オプションをご利用の際、ご利用オプションの指示データを別ファイルでご用意いただく必要がございます。
例)「デザインデータ・トムソンデータ」+「箔押しデータ」

詳しくは下記をご参照ください。

【 ブラウンカード/スペシャリティーズNo.314をご利用の方へ 】

「ブラウンカード」と「スペシャリティーズNo.314」は、紙に色が付いており、通常の4色だけでなく“ホワイトインキ”を使うことで、白文字や白色のデザインを表現できます。ホワイトインキをご利用の場合、ホワイト版データをご用意いただく必要がございます。
詳しくは下記をご参照ください。

ブラウンカードブラウンカード
スペシャリティーズNo.314スペシャリティーズNo.314
ホワイト版を使用したイメージ
  • CMYKのみで印刷した場合、紙の色が透けて、写真や色の再現性は低くなります。通常のインキ色を再現されたい場合は、CMYKの下にホワイト版(K100%データ)を作成してください。
  • ホワイト版を使用しない場合でも印刷は可能なため、データ自体に問題はありません。よって、データチェック時にご連絡はいたしませんので、仕上がりイメージを十分にご確認の上ご入稿ください。

パッケージ印刷に関するお問い合わせ

Tel.050-2018-0704
受付時間:午前9時~午後7時30分定休日:12/30~1/4

入稿の受付も上記時間(定休日も該当)に準じます。あらかじめご了承くださいませ。
